Семейства плоских, кромкообразных и купольных резцов
Плоские резцы обеспечивают плоскую рабочую поверхность; кромкообразные резцы добавляют направленную калибрующую кромку; купольные используют округлую контактную поверхность.
Фреза для бит PDC
Плоские, направленные кромки и куполообразные резцы PDC долота охватывают отдельные позиции резцов, причем образцы доступны до обычного производственного цикла продолжительностью 7–15 дней для выбранной геометрии и количества заказа. Плоские грани служат основными режущими рядами, направленные кромки поддерживают резание по калибру, а куполообразные грани распределяют ударный контакт при забойном обслуживании. Каждый составной резец соединяет алмаз с карбидом и разрушает породу при установке на вращающемся долоте с фиксированными резцами.
Фреза для бит PDC
Варианты резцов PDC-долота для пробных и производственных заказов
Три семейства резцов PDC-долот охватывают плоское резание, направленное калибрующее резание и округлый ударный контакт в различных позициях бурового долота.
Оценочный образец до производственного заказа
Оценочные образцы могут установить посадку в гнезде и режущее поведение до начала серийного производства. Обычное производство занимает 7–15 дней после утверждения выбранной модели, количества и чертежа.
Образец может установить посадку до начала 7–15-дневного цикла серийного производства для выбранной геометрии и количества.
Геометрия резца PDC изменяет резание, калибровку и ударную нагрузку
Плоская поверхность срезает породу в главном режущем ряду, в то время как направленная внешняя кромка может служить для калибровки.
Плоские основные резцы и направленные калибрующие резцы
Плоская поверхность — это обычный резец главного ряда. Направленная внешняя кромка может резать на калибре долота, где износ изменяет диаметр готового отверстия.
Купольный контакт для повторяющегося ударного воздействия DTH
Купольная рабочая поверхность распределяет точечный контакт при повторяющихся ударах. Ее округлое выступание и гнездо должны быть спроектированы для ударного долота, а не скопированы с плоского резца.
Купольная поверхность распределяет ударный контакт при забойной работе, поэтому ее гнездо и выступание должны соответствовать конструкции долота, а не чертежу плоского резца.
Как резец PDC-долота срезает породу внутри долота с фиксированными резцами
Режущий элемент PDC-долота — это композитный режущий элемент, а не все буровое долото: слой поликристаллического алмаза соединен с подложкой из карбида вольфрама.
Режущий элемент — это один компонент, прикрепленный к корпусу долота с фиксированными резцами. Он сочетает в себе рабочий слой из поликристаллического алмаза с подложкой из карбида вольфрама, которая обеспечивает опору для крепления.
Осевая нагрузка на долото вдавливает выступающую кромку в породу; вращение долота перемещает кромку через формацию и образует обломки породы за счет сдвига.
После установки на вращающееся долото его выступающая алмазная кромка срезает породу, а подложка из карбида вольфрама поддерживает соединение с корпусом долота.
Три семейства резцов PDC для различных положений в долоте
Данный выбор подчеркивает плоские, направленные с кромкой и куполообразные резцы PDC из более широкого ассортимента режущих элементов, используемых в буровых долотах. Эти резцы PDC различаются геометрией рабочей поверхности, доступным диаметром и предполагаемым положением в долоте.
Плоский резец PDC
Плоская режущая поверхность срезает породу, в то время как карбидное основание обеспечивает пайку резца в долоте.
- Положение в долоте / назначениеОсновные режущие или калибрующие позиции в долотах с фиксированными резцами
- Диаметр резцаДиаметр 8,00–19,05 мм
- Алмазный слойАлмазный слой 2,0, 2,5 или 3,0 мм
- Рабочая поверхностьПлоская алмазная поверхность с фаской 0,40 мм × 45°
Cutting Edge Shaped PDC Cutter
Профилированная внешняя кромка обеспечивает калибрующее резание там, где важен контроль диаметра долота.
- Положение в долоте / назначениеКалибрующее и внешнее резание на долотах PDC
- Диаметр резцаДиаметр 13,44–19,05 мм
- Алмазный слойАлмазный слой 2,0, 2,5 или 3,0 мм
- Рабочая поверхностьПлоская поверхность с направленной фаской для резания кромкой

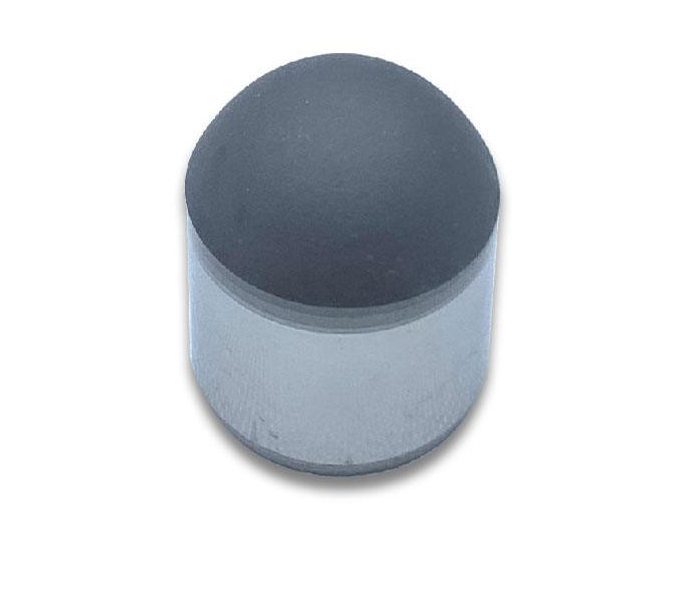

Купольная фреза PDC
Купол распределяет контактные нагрузки в условиях бурения с высокими ударными нагрузками.
- Положение в долоте / назначениеПозиции при ударных нагрузках DTH и в абразивных formations
- Диаметр резцаДиаметр 7,978–19,14 мм
- Алмазный слойАлмазный слой 2,69–7,28 мм
- Рабочая поверхностьСферическая алмазная рабочая поверхность
Образцы резцов PDC и поставка продукции
Образцы поддерживают проверку посадочного места и режущей способности перед производственным заказом. Обычное производство резцов занимает 7–15 дней; форма, количество и индивидуальные особенности могут изменить сроки.
Запросить образец указанной геометрии и диаметра резца для испытаний посадочного места долота и нагрузки. Количество образцов и цена указываются для выбранной модели.
В заказе указываются модель, диаметр, высота, опция алмазного слоя и количество. Цена за единицу и минимальный объем заказа указываются в письменном предложении.
Повторное производство использует тот же утвержденный чертеж и спецификацию; в предложении указывается скидка за количество и планируемая дата отгрузки.
Обычный производственный цикл составляет 7–15 дней. Индивидуальная геометрия, объем производства и график могут изменить подтвержденную дату отправки.
DHL и FedEx являются доступными каналами доставки. Выбор пункта назначения и услуги определяет стоимость перевозки и расчетное время доставки.
В заказе указываются модель резца, количество и согласованная версия чертежа. Данные контроля могут быть включены в документацию партии.
Индивидуальная геометрия резца PDC по вашему чертежу
Фаска на алмазном конце, размеры резца и геометрия рабочей поверхности могут быть обсуждены на основе чертежа долота или эталонного образца. Отправьте чертеж, планируемое количество и рабочий email, чтобы можно было проверить спецификацию посадочного места и резца.
Вопросы по заказу резцов PDC
Эти ответы охватывают детали установки и записи заказа, которые зависят от выбранного резца и чертежа долота.
Какая информация определяет паяльное седло?
Наружный диаметр резца, общая высота, фаска на конце подложки и зазор в гнезде определяют посадку при монтаже. На чертеже резца должен быть указан базовый размер для измерения.
Почему высота алмазного слоя привязана к положению измерения?
Неплоская алмазная грань может иметь различную локальную толщину слоев. Чертеж заказа определяет положение измерения, чтобы показания проверки относились к одному и тому же элементу.
Можно ли настроить фаску с алмазным концом?
Фаска с алмазным наконечником может быть настроена для конструкции долота. Чертеж или образец определяют угол, ширину и расположение кромки для проверки.
Какая информация об инспекции может сопровождать заказ?
Заказ может идентифицировать модель резака, ревизию чертежа и размерные проверки, чтобы предоставленная запись проверки соответствовала поставленной партии.
Как следует задавать параметры куполообразной коронки DTH?
Заказ DTH-куполообразного резца использует радиус купола, наружный диаметр, общую высоту и геометрию посадочного места. Эти значения определяют его профиль открытого контакта и посадку с натягом.
