Рассмотрение твёрдости слоя PCD как прямой меры всего резца PDC — распространённая ошибка при выборе материала. Алмазный рабочий слой, подложка из цементированного карбида и граница соединения разделяют один путь нагрузки. Геометрия режущей кромки, температура и условия бурения также влияют на конечный результат.

Определите материал, прежде чем сравнивать его

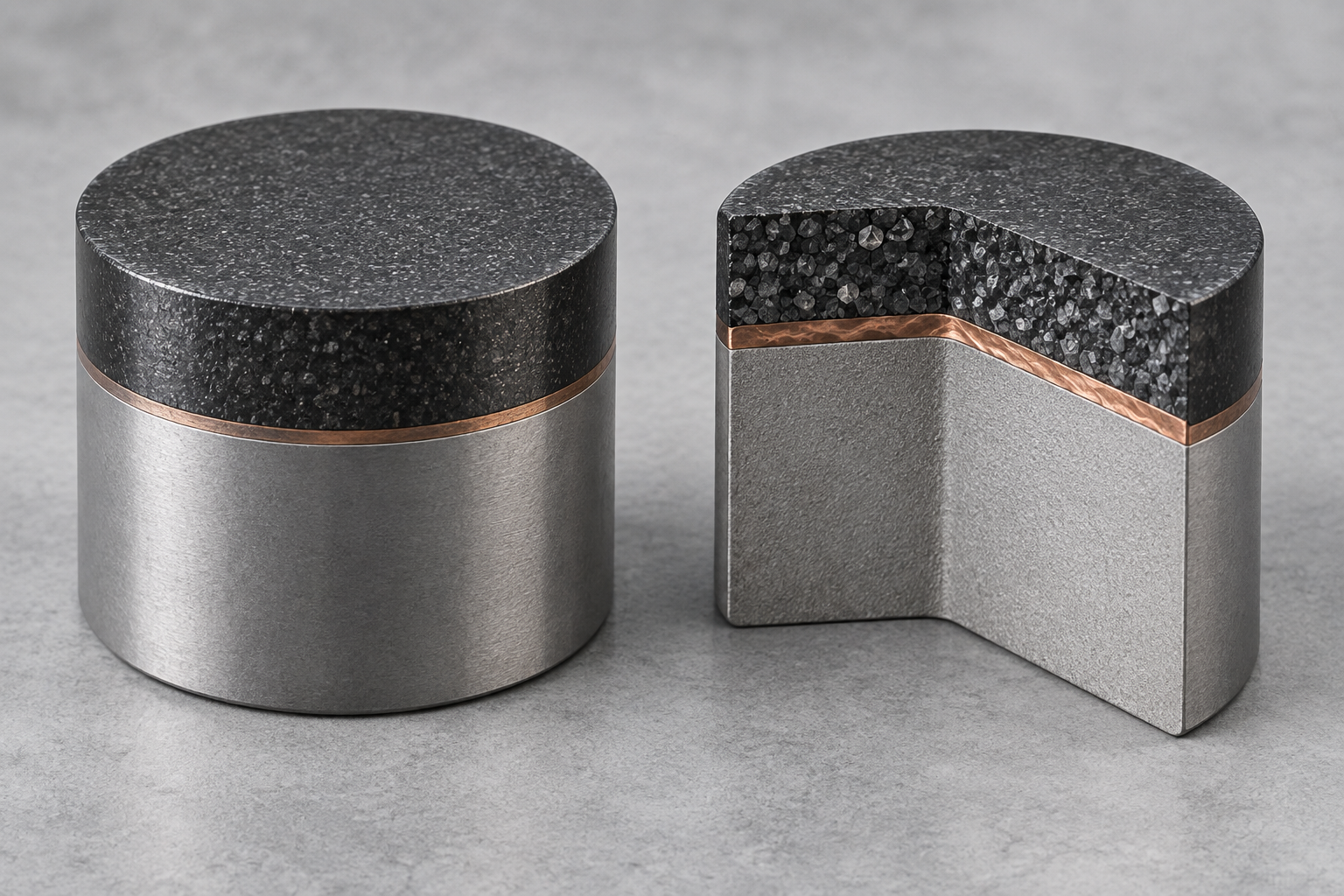

PCD — это поликристаллический алмазный материал, образованный связыванием множества алмазных зёрен. PDC обычно относится к композиту, созданному путём соединения поликристаллического алмазного рабочего слоя с подложкой из цементированного карбида. PCD описывает сам материал, в то время как PDC описывает готовый композитный компонент. Режущий элемент PDC, установленный на буровом долоте, также должен рассматриваться с учётом его рабочей поверхности, матрицы, границы раздела и положения на долоте.

Алмазный слой в основном обеспечивает твёрдость, износостойкость, сохранение режущей кромки и теплопроводность. Карбидная подложка обеспечивает структурную поддержку, ударную вязкость и основу для пайки или запрессовки. Граница раздела передаёт тангенциальные, нормальные, боковые и термические нагрузки. Параметр, измеренный на одном слое, не может заменить оценку всего композита.

Структура стоит перед отдельными показателями

Поликристаллический алмазный слой состоит из алмазных зёрен микронного или более мелкого размера. Связи алмаз-алмаз создают непрерывный скелет по всему слою. Зёрна не имеют единой кристаллографической ориентации, что снижает склонность трещины распространяться через материал по одной плоскости спайности.

Случайная ориентация зёрен не означает, что материал не может треснуть, и не означает, что каждое поликристаллическое алмазное тело идеально изотропно. Поры, металлическая фаза и остаточные напряжения влияют на производительность. Толщина алмазного слоя, жёсткость подложки, геометрия границы раздела и режущая кромка также изменяют напряжённое состояние резца PDC.

По этой причине свойства поликристаллического алмаза не следует сводить к одному числу, которое просто “чем выше, тем лучше”. Твёрдость, износостойкость, трещиностойкость и ударная вязкость описывают различные компромиссы. Высокоизносостойкая марка может скалываться при сильном ударе, в то время как более вязкая марка может затупиться быстрее в абразивной формации. Ударные характеристики также зависят от геометрии кромки, остаточных напряжений, жёсткости опоры, дефектов и скорости нагружения.

Размер зерна и металлическая фаза смещают баланс свойств

Размер алмазного зерна влияет на упаковку частиц, пути проникновения кобальта, связывание зёрен, остроту кромки и распространение трещин. Мелкозернистая композиция может дать плотную, тонкую режущую кромку. В некоторых системах крупнозернистая композиция может обеспечить лучшую трещиностойкость или ударную вязкость. Бимодальные и мультимодальные распределения могут дополнительно регулировать плотность упаковки, непрерывность алмаза и каналы, занятые металлической фазой.

Одинаковый средний размер зерна не означает, что два порошка дадут один и тот же материал. Распределение частиц по размерам, форма частиц, содержание металла и качество спекания могут различаться. Марку следует оценивать вместе с составом алмаза, составом подложки, границей раздела, процессом синтеза и последующей обработкой. Маркировка размера зерна описывает только одну часть материала.

В распространённом процессе с кобальтовой связкой карбида вольфрама кобальт действует как растворитель-катализатор во время спекания алмаза, и некоторое количество кобальта остаётся в пространствах между алмазными зёрнами. Остаточный кобальт может способствовать притуплению трещин и передаче нагрузки, но также может ограничивать высокотемпературную стабильность. При повышенной температуре кобальт может способствовать превращению алмаза в графитовую структуру, снижая твёрдость и износостойкость.

Удаление кобальта может уменьшить металлическую фазу в рабочей зоне и улучшить там термическую стабильность. Однако степень и глубина удаления кобальта также влияют на пористость, прочность, теплопередачу, пути распространения трещин и ударную вязкость. PCD, содержащий кобальт, PDC с обеднённым кобальтом и TSP не следует сравнивать только по названию. Оставшееся содержание металла и поддерживающая структура имеют не меньшее значение.

Температурные показатели должны интерпретироваться с учётом границ испытаний

Теплопроводность описывает, насколько легко тепло проходит через материал. Термическая стабильность описывает, насколько хорошо материал сохраняет свою структуру и характеристики при заданной температуре, атмосфере, продолжительности и нагрузке. Это не одно и то же свойство. Термическое поведение резца PDC также зависит от остаточного металла, цементированного карбида, границы раздела, припоя, фрикционного нагрева, охлаждения и удаления стружки.

Диапазон около 700°C и выше иногда используется для описания области, в которой обычный PDC, содержащий кобальт, может столкнуться с явным риском термической деградации. Это не универсальный рабочий предел для каждого материала. В конкретном испытании на граните с одним резцом скорость износа резко возросла после того, как средняя температура площадки износа превысила примерно 350°C. Этот результат относится к конкретному образцу и методу испытаний; его не следует отделять от этих условий.

Та же осторожность относится и к теплопроводности. Спечённый PCD, высокочистый CVD поликристаллический алмаз и цельный резец PDC — это разные объекты испытаний. Их материальные пути, металлические фазы и структурные уровни различаются, поэтому их значения не следует ставить рядом без проверки определения испытания.

Подложка и интерфейс определяют, способен ли композит выдерживать нагрузку

Рабочий слой резца PDC не является самостоятельной алмазной пластиной, которая самостоятельно выдерживает всю нагрузку. Подложка поглощает часть удара и обеспечивает основу для соединения резца с корпусом инструмента. Интерфейс передает механические и тепловые нагрузки из рабочего слоя в подложку. Толщина алмазного слоя, жесткость подложки, форма интерфейса, фаска и остаточные напряжения совместно определяют этот путь нагружения.

Неплоский интерфейс автоматически не обеспечивает более высокую производительность. Его геометрия должна оцениваться совместно с составом материала, толщиной слоя и приложенной нагрузкой. При недостаточной поддержке подложки рабочий слой может треснуть, отслоиться или отделиться целиком. Повышение твердости алмазного слоя само по себе не объясняет надежность композита.

Данные о материалах нельзя сводить в одну общую таблицу

Алмазный слой PCD, полный PDC, PDC с обедненным кобальтом, высокочистый CVD-поликристаллический алмаз, беспримесный поликристаллический алмаз, монокристаллический алмаз и WC-Co представляют собой разные материальные объекты. Их структуры, связующие фазы, формы образцов и границы испытаний различаются. Они не могут иметь одно универсальное “значение производительности поликристаллического алмаза”.”

Публичные примеры твердости по Виккерсу для обычного спеченного PCD с металлической связкой часто сообщаются на уровне примерно 50–90 ГПа. Специальные беспримесные или полученные при сверхвысоком давлении поликристаллические алмазные материалы могут превышать 100 ГПа. Сообщаемое значение зависит от индентора, нагрузки, подготовки поверхности, размера зерна, содержания металла и места измерения. Его не следует переписывать как гарантированное значение для конкретной марки FIDE.

Испытания на твердость, трещиностойкость, износ, удар и термическую стабильность отвечают на разные вопросы. При сравнении данных от разных продуктов или источников необходимы граничные условия: состояние материала, метод испытания, температура, направление, образец, состав, геометрия, нагрузка, скорость, охлаждение и критерий отказа.

Оценивайте ценность материала в приложении для бурения

Высокоабразивные формации с контролируемым ударом и стабильным сдвигом с большей вероятностью продемонстрируют ценность износостойкости PCD и сохранения кромки. Переслаивающиеся формации, гравий, разломы, сильная вибрация или преобладающие ударные нагрузки требуют также внимания к фаске, заднему углу, экспозиции, глубине резания, вязкости подложки, конструкции интерфейса и динамике долота.

При высокой температуре или ограниченном охлаждении термически стабильное решение по материалу нельзя оценивать отдельно от трения, налипания шлама, удаления стружки, охлаждения, подложки, интерфейса и припоя. Мягкие, липкие формации могут в основном определяться обволакиванием долота, потоком выбуренной породы и стрик-слипом. В этих условиях повышение твердости может не решить первую проблему. Один и тот же резец также может испытывать различные комбинации скорости и нагрузки в разных положениях на долоте.

Для резцов PDC из алмазного бура FIDE общедоступные данные о материалах могут помочь объяснить логику выбора и компромиссы производительности. Утверждения о конкретной марке, партии или гарантии продукта все равно должны основываться на соответствующей информации о продукте и условиях испытаний.

Указывайте метод испытания рядом с данными

Оптическая микроскопия, сканирующая электронная микроскопия, энергодисперсионная спектроскопия, спектроскопия комбинационного рассеяния, рентгеновская дифракция, рентгеновский или КТ-контроль, ультразвуковое C-сканирование, а также испытания на твердость, трещиностойкость, износ, удар и термическую стабильность отвечают на вопросы разных уровней. Даже если в двух отчетах используется одно и то же название метода, их результаты могут быть несопоставимы, если различаются состояние материала или условия испытаний.

Значимое заявление о производительности должно одновременно указывать материал, образец, метод, температуру, нагрузку, скорость, охлаждение и критерий отказа. Общие отраслевые данные не могут заменить проверку для конкретного продукта FIDE.

Заключение

Практическая ценность свойств поликристаллического алмаза заключается в понимании взаимосвязи между структурой, составом, металлической фазой, интерфейсом, термическими условиями и нагрузками при бурении. Алмазный слой, твердосплавная подложка и соединительный интерфейс совместно определяют, как работает резец PDC. Размер зерна, удаление кобальта и геометрия затем изменяют баланс между износостойкостью, вязкостью, термической стабильностью и несущей способностью.

Для надежного сравнения сначала определите материальный объект, укажите границы испытаний рядом с каждым числом и в конце проверьте целевое применение в бурении. Такой подход приводит к более полезному решению при выборе, чем выбор резца по одному изолированному показателю твердости или температуры.
