Le trépan PDC est un outil très utilisé dans les secteurs du pétrole et du gaz, de l'exploration géologique, de l'hydrologie et de l'exploitation minière. Cet article analyse systématiquement les caractéristiques principales et les principes structurels, tout en évoquant les idées d'amélioration de l'efficacité des fraises PDC.

Caractéristiques de base des bits de base PDC

• Dureté et résistance à l'usure très élevées : Ses dents de coupe sont en diamant synthétique polycristallin (PDC). Le diamant est réputé pour son extrême dureté et, lorsqu'il frappe des formations dures, l'analyse de l'usure sur le terrain montre que sa résistance à l'usure est en effet extrêmement bonne.
• Résistance aux chocs et grande ténacité : Le diamant pur étant trop fragile, la base est constituée de carbure cémenté. Ce type de conception composite “combinant la dureté du diamant et la ténacité du substrat de carbure” peut bien résister à la charge d'impact au fond du puits et n'est pas susceptible de se fracturer à grande échelle.
• Bon auto-affûtage : Il s'agit d'un élément clé. Au cours du processus d'usure, la couche de diamant se détache continuellement et expose de nouvelles particules tranchantes. Si vous n'arrivez pas à rester affûté, la vitesse de perçage diminuera rapidement.
• Des séquences fluides et une grande qualité d'image : le carottier emprunte la voie de la coupe annulaire. Les carottes cylindriques que vous obtenez sont généralement très complètes, ce qui est le plus important pour l'analyse géologique.

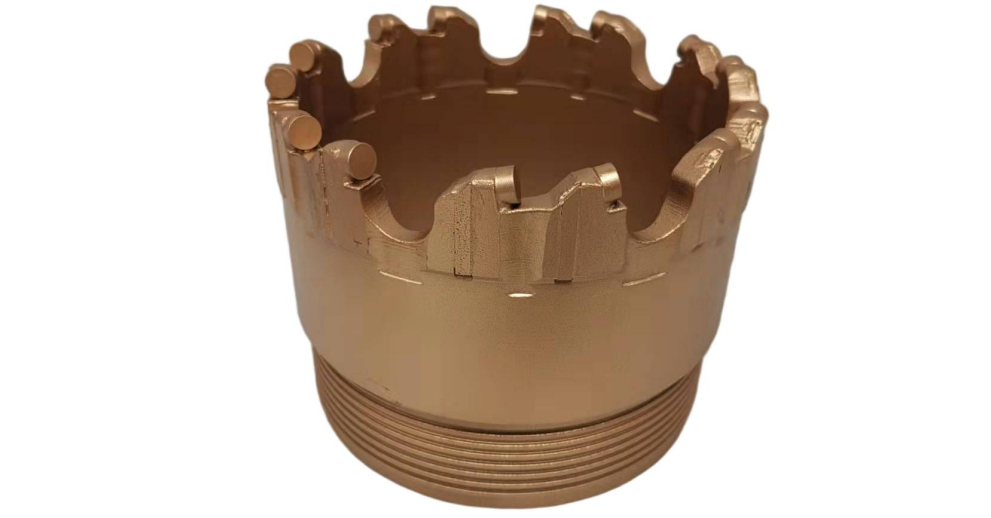

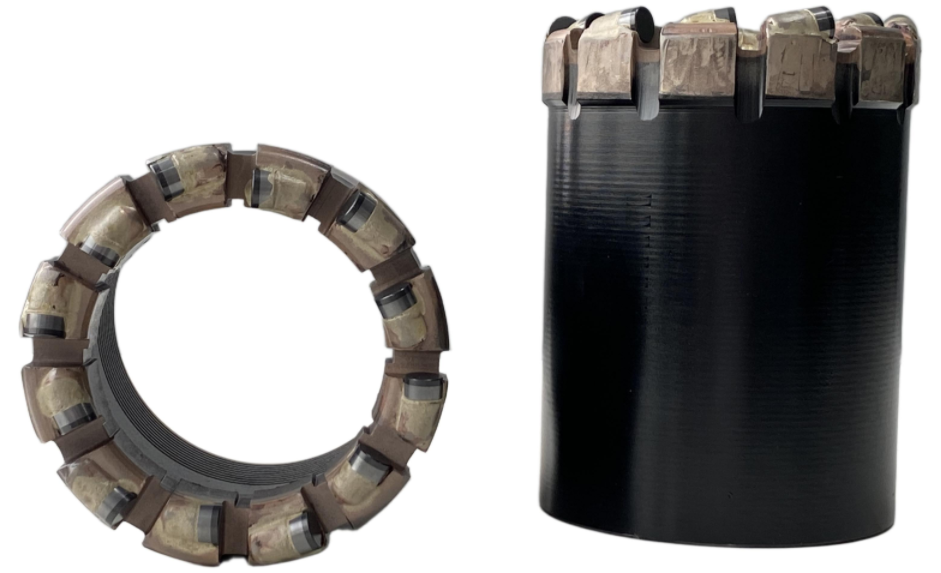

Structure principale et démontage des carottes PDC

Si un trépan est démonté sur l'établi, il est principalement composé de ces pièces :

• Corps de la foreuse : généralement un corps ou une matrice en acier, qui équivaut au squelette du trépan.
• Dents de coupe (dents PDC) : Il s'agit de l'élément central du frittage de micropoudres de diamant synthétique multicouches sur un substrat de carbure cémenté sous très haute pression et à haute température. Il s'agit également d'une partie directe “tête à tête” de la roche. La forme des dents (ronde, en coin), la taille et l'angle de disposition, chaque conception doit être ajustée à plusieurs reprises en fonction de la formation spécifique.
• Système de voies navigables : y compris les buses et le passage de l'écoulement. Il fait circuler le fluide de forage, ce qui permet non seulement de refroidir le trépan, mais aussi d'éliminer les débris de roche et de protéger la paroi du puits.
• Zone de protection de la jauge : l'extérieur du trépan est généralement incrusté de matériaux résistants à l'usure (tels que des blocs de diamant imprégnés ou du carbure). Si l'usure est excessive, le trou de forage se rétrécit et les problèmes se poursuivent.
• Filet de raccordement : L'extrémité supérieure est utilisée pour raccorder la tige de forage ou l'outil de carottage.

Principe de fonctionnement des trépans PDC

En fait, le principe n'est pas compliqué : le trépan tourne à grande vitesse sous l'action du poids sur le trépan et du couple, et les dents acérées du PDC détruisent la roche par “cisaillement“. Dans le même temps, le fluide de forage évacue les déblais du fond du puits par la voie d'eau et refroidit les dents par la même occasion. Comme la partie centrale du trépan ne participe pas à la coupe, lorsque le trépan descend pour ”forer en avant", une carotte cylindrique pénètre naturellement dans le tube de carottage supérieur.

Scénarios d'application des bits de base PDC

• Exploration pétrolière et gazière : Obtenir des carottes de réservoir et les ramener pour calculer les propriétés physiques, la teneur en pétrole et la structure de la formation.
• Exploration géologique et minérale : le forage d'une carotte de minerai, utilisé pour déterminer la teneur, calculer les réserves.
• Etude géologique d'ingénierie : les ponts, les barrages, les immeubles de grande hauteur avant les fondations, en ont généralement besoin pour effectuer des tests d'échantillonnage de la terre et de la roche.
• Forage de puits hydrologiques : l'échantillonnage lors de la recherche d'une source d'eau ou de la construction d'un puits de surveillance.
• Forage scientifique : comme le forage de puits profonds pour la recherche scientifique continentale ou la recherche scientifique marine pour l'étude de la structure interne de la terre.

Précautions de sélection et d'utilisation des carottes PDC

• Adaptabilité stratigraphique : Le PDC préfère les roches sédimentaires homogènes moyennement tendres à moyennement dures (par exemple, le schiste, le grès, le calcaire). Si l'on rencontre des formations extrêmement tendres, fortement abrasives ou des formations fracturées interlitées, les performances des modèles conventionnels seront fortement réduites. Le forage en force n'est pas recommandé dans ces conditions, vous devez procéder à une adaptation spéciale.
• Optimisation des paramètres : le poids sur le trépan, la vitesse et la cylindrée doivent être bien adaptés. Il faut trouver un point d'équilibre, afin de tenir compte de la vitesse de forage et de la durée de vie du trépan.
• Nettoyage de l'orifice inférieur : si le nettoyage hydraulique n'est pas bien fait, les débris de roche bloqueront le trépan pour former une “boule de trépan”, suivie de graves dommages thermiques, et le trépan sera pratiquement abandonné.

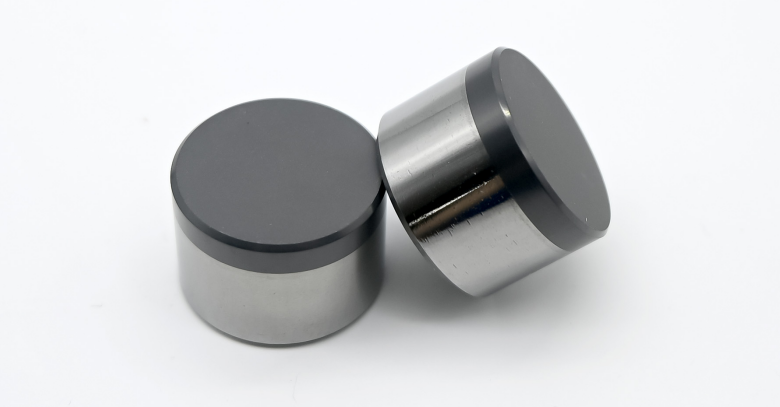

Fraise plate PDC

La fraise PDC plate présente une structure plate pour une distribution uniforme de la force, une résistance à l'usure exceptionnelle pour une longue durée de vie, et une conception polyvalente et rentable.

Obtenir un devis

Fraise plate PDC

Fraise PDC à dôme

La fraise PDC à dôme utilise une géométrie sphérique pour une meilleure résistance aux chocs, assure une dissipation uniforme de la chaleur pour éviter les dommages thermiques et s'adapte à des formations variées.

Obtenir un devis

Fraise PDC à dôme

Forme de la crête

La fraise PDC en forme de crête présente des projections en forme de crête pour améliorer l'efficacité du perçage, des canaux d'évacuation des copeaux optimisés et une conception anti-vibrations rotatives pour la stabilité.

Obtenir un devis

Forme de la crête

Coupeur PDC à gradins

La fraise PDC à gradins est dotée d'une structure à gradins pour une rupture progressive de la roche, d'une surface de contact réduite pour minimiser la chaleur de frottement et d'une stabilité accrue pour des performances fiables.

Obtenir un devis

Coupeur PDC à gradins

Comment améliorer l'efficacité de l'utilisation des fraises diamantées dans les trépans PDC

Cette partie est la plus importante. Si vous voulez améliorer l'efficacité, vous devez commencer par les trois dimensions que sont les matériaux, la conception et le fonctionnement :

1. Optimiser la feuille composite PDC elle-même (les fondations doivent être solidement établies)

Aujourd'hui, la technologie PDC n'est plus aussi simple que la traditionnelle “couche de substrat en alliage de diamant”.

• Résistance à l'usure et stabilité thermique accrues : Le diamant à gros grains ou à grains mixtes peut être utilisé pour prolonger considérablement la durée de vie. En outre, il est très efficace d'ajouter une couche de transition résistante à la chaleur (telle qu'une céramique ou un alliage spécial) entre le diamant et l'alliage. Lorsque le trépan est frotté à haute température au fond du puits, une fois que le cobalt de l'alliage a migré, le diamant se graphite, ce qui constitue la zone la plus touchée par les défaillances du PDC. Aujourd'hui, de nombreuses entreprises procèdent à l'élimination du cobalt (par lixiviation, etc.) afin de réduire directement la source des dommages thermiques.
• Améliorer la résistance aux chocs et la ténacité : Nous rendons généralement la surface du joint non plane (ondulée ou en zigzag) afin d'augmenter la zone de joint et d'éviter la délamination. En même temps, la ténacité du substrat d'alliage est renforcée.
• Optimisation du profil et du chanfrein des dents : utiliser des dents profilées/paraboliques pour réduire la résistance à la coupe. La correspondance entre l'angle de coupe arrière et l'angle de coupe latéral doit également être calculée en fonction de la formation. J'ai toujours insisté sur le fait qu'un très petit chanfrein sur l'arête de coupe peut grandement améliorer la résistance à l'impact et empêcher l'écaillage des dents, et que l'impact sur le tranchant est minime.

2. Optimiser la conception du trépan (permettre à la lame d'exploiter au maximum son potentiel)

• Distribution personnalisée des dents et conception de l'équilibre des forces : Nous utilisons généralement la CFD et les éléments finis pour effectuer des simulations et suivre le “principe d'usure égale” - ajuster la position radiale, circonférentielle et la hauteur d'exposition des dents pour qu'elles s'usent en même temps dans la mesure du possible et éviter la mise au rebut prématurée de certaines d'entre elles. Un autre principe est celui de l'équilibre des forces, qui consiste à réduire au minimum les forces latérales et radiales. Les vibrations intenses sont le principal facteur de fissuration des dents de PDC.
• Hydraulique efficace et conception des voies d'écoulement : Le flux doit pouvoir récurer directement et de manière adéquate l'arrière et la face de chaque dent. Si la chaleur ne peut être évacuée, les dommages causés par la chaleur seront immédiats. Le canal d'écoulement doit être capable d'évacuer rapidement les débris de la première rangée de la dent afin d'éviter les coupes répétées. L'élimination des copeaux est bonne ou mauvaise, ce qui se reflète directement dans le taux de pénétration mécanique (ROP).
• Renforcement de la structure de protection de la jauge : l'utilisation de matériaux de protection de la jauge secondaire d'ordre supérieur (tels que les blocs de diamant polycristallin) peut empêcher le rétrécissement de la taille et le perçage précoce dus à une défaillance de la protection de la jauge.

3. Optimisation du processus et des opérations de forage (utilisation correcte)

• Sélection de correspondance : tel est le postulat. Les trépans sont sélectionnés en fonction de la résistance à la compression de la formation, de l'abrasivité et de la présence de couches intermédiaires.
• Paramètres de contrôle précis : la pression de forage se situe dans la fourchette recommandée ; une pression trop faible entraînera le tourbillonnement du trépan, une pression trop élevée entraînera le glissement du trépan. La vitesse de rotation doit être adaptée à la pression du trépan afin de trouver le point optimal d“”énergie mécanique spécifique" (c'est-à-dire le point où l'unité de volume de roche brisée est la plus économe en main-d'œuvre). En cas de formation importante de meulage, une réduction appropriée de la vitesse de rotation peut sauver des vies. Enfin, le déplacement doit être suffisant pour assurer le refroidissement et l'évacuation des copeaux.
• Fonctionnement en douceur pour réduire les vibrations : vérifier les vibrations (axiales, latérales et de torsion) à l'aide d'outils MWD de fond de puits afin d'éviter les points de résonance. La livraison doit être stable pour éviter les charges d'impact. En outre, la préparation du puits est également très importante. Utilisez des absorbeurs de chocs et des centralisateurs appropriés pour supprimer les vibrations.

En résumé, le carottier composite diamanté est sans aucun doute l'un des représentants de la technologie de forage moderne. Il s'agit essentiellement d'un ensemble hautement intégré de science des matériaux, de conception mécanique, de mécanique des fluides et de technologie de forage sur le terrain. Pour obtenir les performances de forage les plus efficaces, la seule solution est de s'engager dans une conception intégrée “formation-bit-paramètre”. Lors de la sélection du type, il est important d'aligner à plusieurs reprises les exigences avec l'ingénieur en fonction des caractéristiques géologiques spécifiques. Par ailleurs, si vous avez des exigences spécifiques pour votre projet, Field Diamond peut vous fournir des fraises et des trépans PDC très professionnels et très bien adaptés en ce qui concerne la personnalisation du profil de la dent, la distribution de la dent et la conception hydraulique, ce qui constitue également un choix de haute qualité pour une double assurance sur le projet.
