Ремонт буровых долот PDC - это техническая услуга по восстановлению, направленная на восстановление гидравлических и механических характеристик использованного долота до состояния, близкого к новому. Процесс начинается с тщательной очистки и неразрушающего контроля (NDT) для проверки целостности корпуса, после чего производится точное удаление поврежденных режущих элементов. Затем специалисты подготавливают карманы резцов и припаивают новые резцы из поликристаллического алмаза (PDC) к матрице или стальному корпусу с помощью контролируемых термических циклов. Наконец, долото проходит калибровку и строгий контроль качества, предоставляя операторам экономически эффективное решение, продлевающее срок службы оборудования без снижения эффективности бурения.

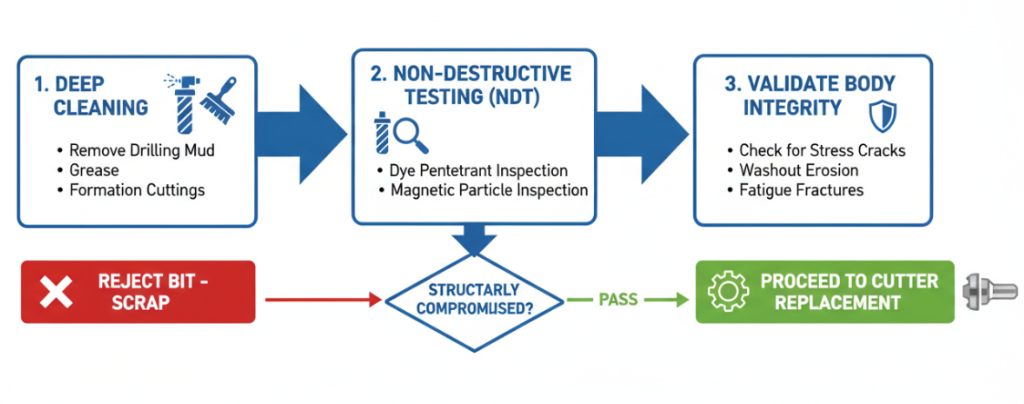

Очистка и неразрушающий контроль (NDT)

Основа успешного ремонта бурового долота PDC лежит в первоначальной оценке. Перед началом любых ремонтных работ долото должно пройти процесс глубокой очистки для удаления бурового раствора, смазки и пластового шлама. После очистки долото подвергается тщательному неразрушающему контролю (NDT).

Поскольку процесс ремонта бесполезен, если корпус долота структурно нарушен, неразрушающий контроль имеет решающее значение. Специалисты обычно используют контроль с помощью красящего вещества или магнитных частиц для обнаружения трещин под напряжением, эрозии от вымывания или усталостных разрушений в области лопастей или насадок. Этот этап позволяет проверить целостность корпуса, гарантируя, что матрица или стальной корпус достаточно прочны, чтобы выдержать еще один запуск. Если корпус проходит эту строгую проверку, он переходит на этап замены фрезы.

Точное удаление и подготовка карманов

Восстановление механических характеристик требует устранения первичной режущей структуры. Этот процесс включает в себя точное удаление поврежденных, изношенных или сломанных режущих элементов. Это очень деликатная операция; специалисты должны осторожно прикладывать тепло, чтобы отпаять старые фрезы, не перегревая окружающий материал корпуса долота, что может привести к металлургическим повреждениям.

После удаления поврежденных фрез внимание переключается на карманы для фрез. Эти карманы должны быть тщательно очищены и подготовлены. Любые остатки паяльного сплава, мусор или окисление удаляются, чтобы создать чистую поверхность. Такая подготовка необходима для обеспечения высокопрочного соединения при установке новых фрез.

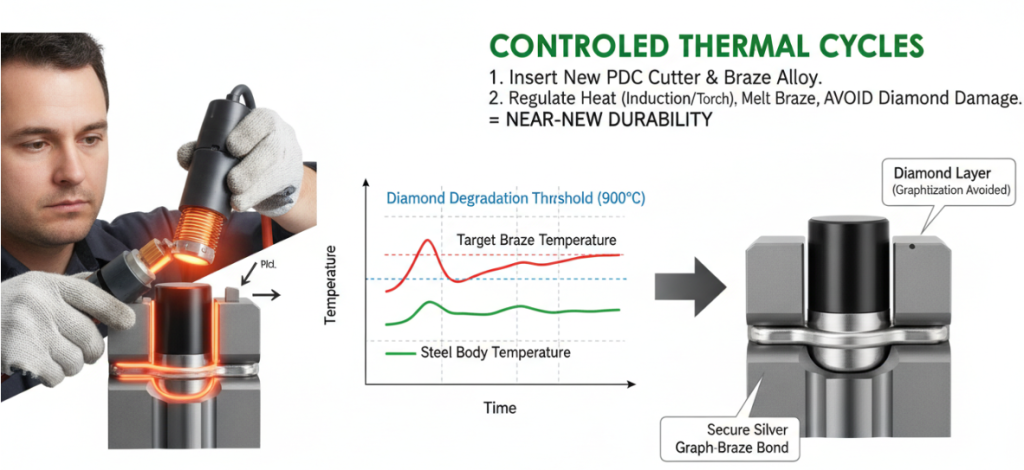

Контролируемые термические циклы

Суть ремонта буровых долот PDC заключается в установке новых резцов из поликристаллического алмаза (PDC). Этот этап требует высокого уровня знаний в области металлургии и терморегулирования. Техники устанавливают новые высококачественные резцы в подготовленные карманы и закрепляют их с помощью паяльных сплавов на основе серебра.

Очень важно, что для этого используются контролируемые термические циклы. Процесс нагрева - будь то индукционный нагрев или точная работа резака - должен быть тщательно отрегулирован. Цель состоит в том, чтобы расплавить сплав припоя для надежного соединения, но при этом поддерживать температуру ниже порога, при котором происходит термическая деградация (графитизация) алмазного слоя. Такой баланс гарантирует, что восстановленное долото сохранит долговечность и ударопрочность, ожидаемые от "почти нового" инструмента.

Шлифовка и восстановление размеров

Способность долота PDC бурить строго калиброванное отверстие жизненно важна для качества ствола скважины. В процессе ремонта долото подвергается шлифовке калибров. Износ калибровочных колодок устраняется путем восстановления твердосплавных материалов (например, карбида вольфрама) и их шлифовки до исходного наружного диаметра (OD).

Этот шаг гарантирует, что отремонтированное долото будет поддерживать правильный размер отверстия, предотвращая такие проблемы, как заниженные участки отверстия, которые могут привести к дорогостоящим работам по рассверливанию или застреванию трубы.

Контроль качества

Заключительный этап рабочего процесса - строгий контроль качества (QC). Отремонтированное долото проходит окончательную проверку размеров, проверяется ориентация фрезы (углы задней и боковой граблин), стойки сопла и общая геометрия.

Придерживаясь этого строгого стандарта восстановления, сервис предоставляет операторам высокорентабельное решение. Вместо того чтобы выбрасывать отработанное долото, ремонт значительно продлевает срок его службы. Это позволяет буровым компаниям максимизировать возврат инвестиций (ROI) при сохранении эффективности бурения и скорости проходки (ROP), обычно присущих новым долотам.
