Для того чтобы решить проблему компромисса между термической стабильностью и ударной вязкостью, технология изготовления инструмента PDC включает в себя технологию глубокого выщелачивания инструмента, дизайн интерфейса и распределение алмазов. В процессе производства технология глубокого выщелачивания используется для удаления кобальтового катализатора (для предотвращения термической деградации), непланарный дизайн интерфейса используется для оптимизации распределения остаточных напряжений (для предотвращения расслоения), а многорежимное распределение алмазов используется для улучшения объемной плотности.

Выбор правильной технологии PDC заключается не в поиске самого твердого материала, а в выборе конкретной марки инструмента в зависимости от конкретной литологии, определяемой геометрией фаски и глубиной выщелачивания, что позволяет сократить количество запусков и значительно снизить стоимость одного фута.

Термическая стабильность в сравнении с ударной вязкостью

Если вы хотите понять современную технологию резки PDC, вам придется начать с проблемы, которая вышла из чрева матери: поликристаллический алмазный компакт (PDC) имеет внутреннее противоречие в своем производстве. Долгое время в прошлом, если вы хотели повысить износостойкость (то есть твердость) режущих зубьев, вам часто приходилось жертвовать их ударной вязкостью (то есть способностью противостоять ударам).

Виновником" этого является кобальтовое связующее, используемое в процессе спекания при высокой температуре и высоком давлении (HPHT). Кобальт необходим для скрепления кристаллов алмаза, но в скважине он становится проблемой. При повышении температуры скорость теплового расширения кобальта намного выше, чем у алмаза. В условиях высокотемпературного бурения это неравномерное тепловое расширение будет создавать огромное напряжение в алмазном слое и конкурировать с самим собой, что в конечном итоге приведет к растрескиванию или ухудшению характеристик алмазного слоя - на жаргоне мы называем это "тепловым повреждением".

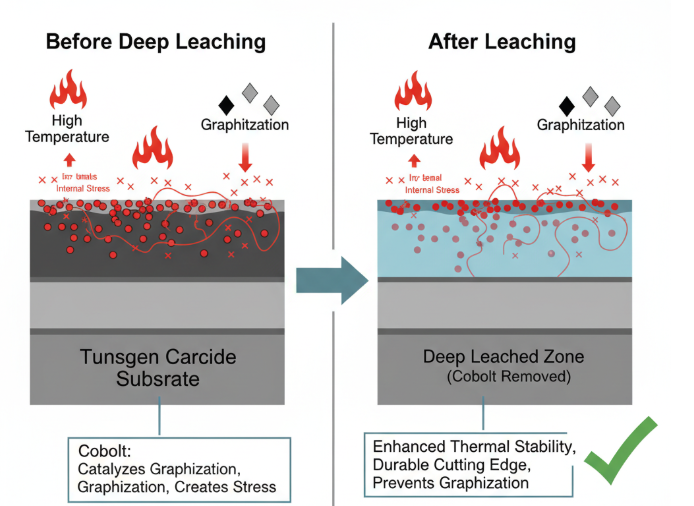

Технология глубокого выщелачивания, повышающая термостабильность

Как же решить эту проблему термического повреждения? В настоящее время наиболее эффективным достижением в технологии резки PDC является глубокое выщелачивание (Deep Leaching). Раньше стандартной практикой было вымывание кобальтового катализатора на самой поверхности алмазного слоя. Однако нынешняя технология глубокого выщелачивания является более тщательной, она может удалять металлическую связку в диапазоне, расположенном довольно глубоко под рабочей поверхностью. Преимущества проявляются сразу:

• Избавьтесь от внутреннего стресса: Удалите кобальт, в ключевой зоне резания связка и алмазная решетка из-за разной скорости расширения "борются" друг с другом.
• Для предотвращения графитизации: Кобальт при высокой температуре также катализирует обратимое превращение алмаза в графит, что равносильно тому, что хороший алмаз превращается в отходы. Глубокое выщелачивание удаляет этот катализатор, и структура алмаза остается стабильной даже при бурении твердых, абразивных пластов для получения экстремально высоких температур.

Этот процесс может обеспечить более высокую прочность режущей кромки режущего зуба, особенно при работе в геотермальных или глубоких скважинах, что позволяет эффективно поддерживать скорость проходки (ROP).

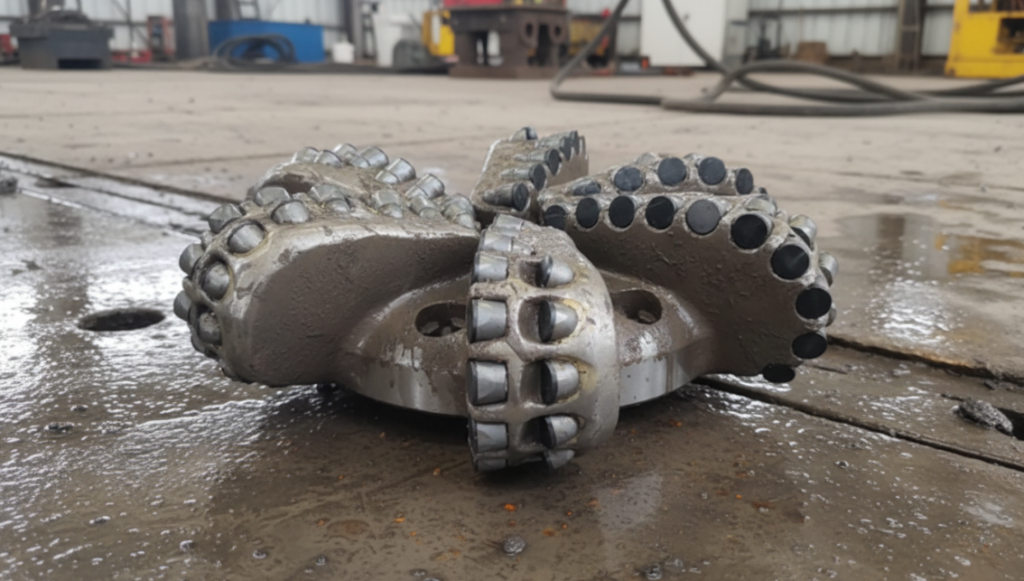

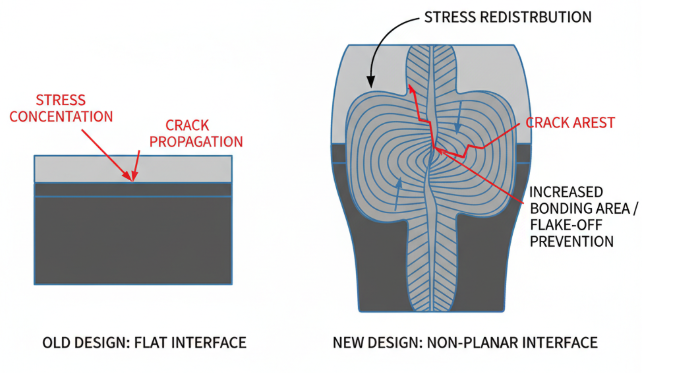

Непланарные интерфейсы оптимизируют ударную вязкость

Технология выщелачивания решает проблему термостойкости. Давайте снова посмотрим на механическую связь. Легкая износостойкость, не устойчивая к строительству, также бесполезна. Алмазный слой и подложка из карбида вольфрама под ним не имеют прочного соединения, что напрямую определяет ударную вязкость режущих зубьев. В этой области появление дизайна непланарного интерфейса (Non-Planar Interface) можно назвать революционным прогрессом. Вместо плоских контактных поверхностей прошлого нынешние технологии позволили создать множество сложных непланарных геометрических форм:

• Управление стрессом: Хорошо спроектированные ребристые, волнистые или концентрические кольцевые интерфейсы могут эффективно перераспределять остаточное напряжение, возникающее в процессе спекания.
• Остановите распространение трещины: Неплоскостной интерфейс сам по себе является физическим барьером. В случае возникновения трещины в алмазном слое эта сложная геометрия может захватить ее и не дать ей катастрофически распространиться по всей поверхности режущего зуба.
• Предотвращение отслаивания: Благодаря увеличению общей площади поверхности, эти конструкции более прочно фиксируют алмазный слой на подложке, позволяя режущим зубьям выдерживать сильные удары, возникающие в твердых и мягких ступенчатых образованиях.

Мультимодальные алмазные распределения, увеличивающие плотность упаковки

Сказав об интерфейсе, поговорим о самом алмазном слое. Его долговечность в основном зависит от степени герметичности между алмазом и алмазом. Стандартные фрезы PDC обычно используют алмазные частицы равномерного размера, которые оставляют между ними пустоты, заполненные связующим материалом. В современных технологиях изготовления резцов PDC используется мультимодальное распределение алмазов (Multi-Modal Diamond Distributions). Эта технология заключается в смешивании алмазных частиц различных размеров, таких как крупные, средние и мелкие, вместе перед спеканием.

• Обеспечьте максимальную плотность: Этот принцип на самом деле очень прост, как если бы вы клали что-то в банку: сначала увеличьте камень, затем положите гальку и, наконец, засыпьте песок. Мультимодальное распределение - это использование мелких частиц алмаза для заполнения промежутков между крупными частицами алмаза.
• Уменьшенное содержание связующего: Благодаря максимальному увеличению объема алмазного материала при минимальном объеме кобальтовой связки, общая твердость и износостойкость режущих зубьев значительно повышаются без ущерба для структурной целостности.

Сопоставление градаций с литологией для нижнего КПФ

Успех полностью зависит от инженерного применения - в частности, от точного подбора класса режущих зубьев к литологии пласта.

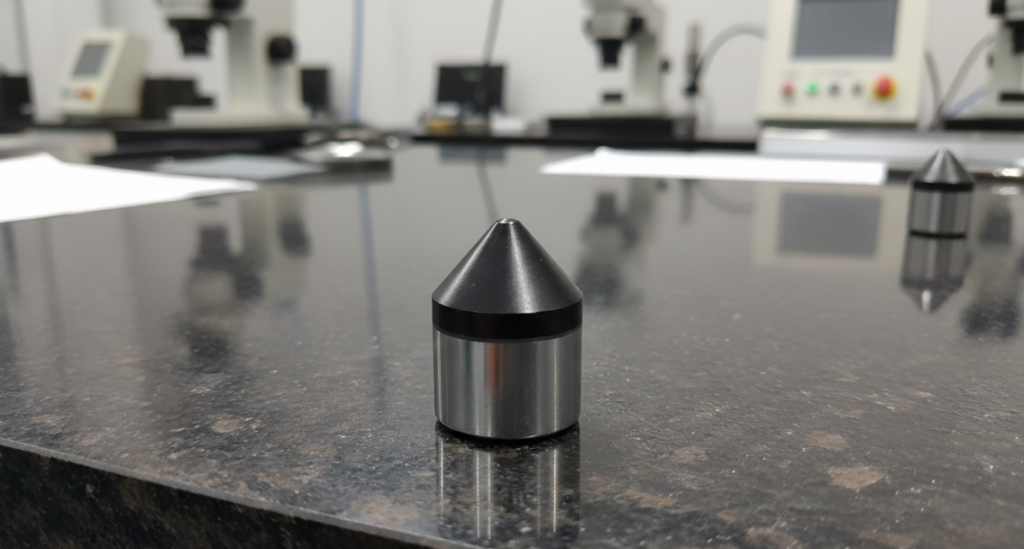

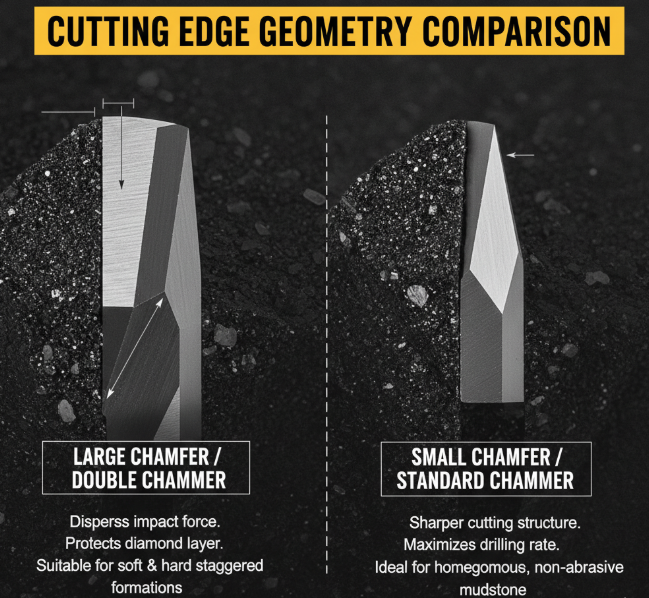

Геометрия фаски

Геометрия режущей кромки, особенно фаска, играет решающую роль в производительности:

• Большая фаска/двойная фаска: Он может рассеивать силу удара на большую площадь и эффективно защищать алмазный слой в мягких и твердых ступенчатых образованиях при сильном ударе.
• Малая фаска/стандартная фаска: Режущая структура более острая, что очень подходит для максимального увеличения скорости бурения в однородном, неабразивном аргиллите.

Глубина выщелачивания и тип пласта

• Фрезы для глубокого выщелачивания: Он необходим для высокоабразивных песчаников и твердых пород. В этих породах нагрев является основной причиной разрушения.
• Стандартные фрезы для выщелачивания: может быть достаточно для более мягких пластов, где основной проблемой является удар, а тепловой износ относительно невелик.

Автор: Фрэнк

"Имея более чем десятилетний опыт работы в области проектирования скважинного инструмента, я специализируюсь на оптимизации буровых долот и материаловедении PDC. Я стараюсь помочь операторам сократить затраты на фут (CPF), подбирая передовые технологии долот - в частности, процессы глубокого выщелачивания и мультимодальные конструкции - к сложным литологическим породам для достижения превосходных результатов бурения".
