Que signifie Pdc dans le domaine du forage ?
Dans le domaine du forage, PDC signifie diamant polycristallin compact. Il s'agit d'un outil en diamant synthétique très dur utilisé sur les trépans pour une coupe efficace, rapide et durable de la roche dans les opérations pétrolières, gazières, géothermiques et minières. Il combine la dureté du diamant et la ténacité du carbure de tungstène.
Analyse approfondie du PDC
L'expression "diamant polycristallin compact" semble être un grand nombre de mots, mais elle décrit avec précision la logique technique de ce matériau. C'est cette structure complexe qui permet à la foreuse de ronger les formations rocheuses les plus dures de la planète.
Forte combinaison de diamant et de carbure cémenté
Le cœur de la technologie PDC réside dans sa structure à deux couches :
- Couche de diamant synthétique (PCD) : Il s'agit d'une fine couche de particules de diamant synthétique. Le terme "polycristallin" signifie que de nombreux petits cristaux de diamant sont fusionnés dans des directions différentes. Cette orientation désordonnée des cristaux est en fait l'essence même de la conception : elle empêche les fissures de pénétrer directement dans l'ensemble de la dent de coupe, comme c'est le cas pour les diamants monocristallins, ce qui améliore considérablement la résistance aux chocs.
- Substrat en carbure de tungstène : La couche de diamant est solidement soudée à un substrat de carbure de tungstène résistant dans des conditions extrêmes de haute température et de haute pression (HPHT). Le diamant est responsable de la charge et fournit l'arête de coupe ; le carbure de tungstène est utilisé comme support tampon, fournissant la résistance structurelle nécessaire pour faire face au couple élevé au fond du puits, qui est suffisant pour écraser les métaux ordinaires.
Fonctionnement du PDC
L'apparition du trépan PDC a complètement bouleversé l'industrie, principalement parce qu'il a changé la façon de briser la roche à des milliers de mètres sous terre.
Action de coupe par cisaillement
Les trépans à cône traditionnels reposent principalement sur le concassage et l'écrasement des pierres, et leur efficacité est relativement faible. Le trépan PDC utilise une action de cisaillement.
- Raclage de précision : La couche de diamant tranchant cisaille la roche comme le ferait un couteau de table. Cette méthode est beaucoup moins laborieuse que celle qui consiste à frapper fort.
- Soutien structurel : Lorsque la couche de diamant est soumise à une coupe agressive, le support en carbure de tungstène fournit une protection critique contre les impacts, garantissant que les dents de coupe ne se brisent pas comme du verre lorsqu'elles heurtent la couche intermédiaire dure.
Fraise plate PDC
La fraise PDC plate présente une structure plate pour une distribution uniforme de la force, une résistance à l'usure exceptionnelle pour une longue durée de vie, et une conception polyvalente et rentable.
Fraise PDC à dôme
La fraise PDC à dôme utilise une géométrie sphérique pour une meilleure résistance aux chocs, assure une dissipation uniforme de la chaleur pour éviter les dommages thermiques et s'adapte à des formations variées.
Forme de la crête
La fraise PDC en forme de crête présente des projections en forme de crête pour améliorer l'efficacité du perçage, des canaux d'évacuation des copeaux optimisés et une conception anti-vibrations rotatives pour la stabilité.
Coupeur PDC à gradins
La fraise PDC à gradins est dotée d'une structure à gradins pour une rupture progressive de la roche, d'une surface de contact réduite pour minimiser la chaleur de frottement et d'une stabilité accrue pour des performances fiables.
Conception optimisée des bits
La position de ces dents de coupe sur le foret est extrêmement précise. Elles sont encastrées dans les lames du foret et des canaux appelés "cannelures" se trouvent entre les lames. Ces rainures jouent un rôle décisif dans le processus de forage :
- Refroidissement hydraulique : Le fluide de forage est pompé par la buse et s'écoule le long de la rainure d'évacuation des copeaux pour refroidir les dents de coupe. Si la dissipation de la chaleur n'est pas résolue, la couche de diamant s'abîmera rapidement en raison de l'usure thermique.
- Drainage des débris : La boue transportera les fragments de roche coupée loin du fond du puits et les poussera à la surface en temps voulu. J'ai vu de nombreux cas où une conception déraisonnable du canal d'écoulement entraînait le blocage du trépan. Une fois bloqué, le trépan perd complètement sa capacité de coupe.

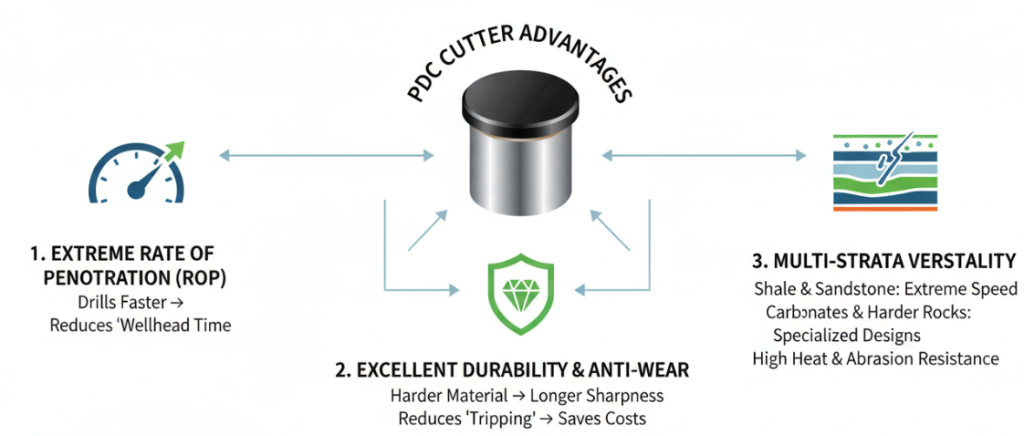

Le principal avantage du PDC
L'adoption à grande échelle de la technologie PDC dans l'industrie vise en fin de compte à réduire les coûts et à améliorer les performances dans les environnements difficiles.
Taux de pénétration extrême (ROP)
La principale raison pour laquelle le PDC est devenu la norme dans l'industrie est le taux de pénétration. Grâce au mécanisme de cisaillement, le PDC peut forer plus d'un demi-morceau plus vite que l'ancien trépan dans la bonne formation, ce qui raccourcit directement ce que l'on appelle le "temps de la tête de puits".
Excellente durabilité et anti-usure
Le diamant synthétique est l'un des matériaux les plus durs connus de l'homme. Il confère aux dents de coupe en PDC une résistance à l'usure terrifiante et leur permet de conserver leur tranchant plus longtemps que les dents en acier ou en carbure de tungstène ordinaire. Cette durabilité signifie que le "tripping" (le processus consistant à remonter quelques kilomètres de tige de forage pour changer le trépan) peut être réduit. Un trépan de moins peut permettre aux entrepreneurs de forage d'économiser des centaines de milliers, voire des millions d'heures de travail.
La polyvalence des multi-strates
Les premières mèches PDC ne pouvaient atteindre que des formations tendres, mais la technologie actuelle a déjà franchi ce goulot d'étranglement.
- Schiste et grès : C'est là qu'ils peuvent exercer leur extrême rapidité.
- Roches carbonatées et roches plus dures : Des formes et des qualités de dents de coupe spécifiques permettent d'obtenir le même résultat.
- Géothermie et exploitation minière : Dans ces environnements à haute température et très abrasifs, la résistance à la chaleur et à l'abrasion du PDC est irremplaçable.
En réduisant les temps d'arrêt et en optimisant l'énergie de rupture de la roche, la technologie PDC reste l'épine dorsale de l'énergie moderne et de l'extraction des ressources. Le choix du bon trépan PDC détermine souvent si un puits peut être foré avec succès.
