Sur la plate-forme de forage, un trépan PDC endommagé est synonyme d'arrêt des opérations et de gaspillage d'argent. Les ingénieurs et les techniciens sur place doivent prendre une décision cruciale en quelques minutes : cet outil est-il récupérable ou destiné à la casse ? Pour le service des achats, la mission principale consiste à trouver une solution de réparation fiable qui permette non seulement de réduire les coûts, mais aussi de garantir que le trépan remis à neuf fonctionne parfaitement au fond du puits.

Aujourd'hui, je vais non seulement vous faire part d'un ensemble de règles de prise de décision rapide et testée sur le terrain, mais aussi vous montrer à quoi ressemble une réparation de mèche PDC de qualité supérieure.

La règle des décisions immédiates

Réparation immédiate (valeur de récupération élevée)

• Usure normale de la fraise : Il s'agit du scénario le plus courant. Les fraises PDC sont usées à plat ou sont devenues émoussées sans qu'il y ait eu d'écaillage catastrophique. Le corps du trépan et la protection de la jauge sont tous deux intacts. Il s'agit d'un travail standard de "retouche" ou de "remplacement des fraises". Une réparation professionnelle peut redonner au trépan plus de 90% de ses performances d'origine.
• Quelques coupes sont légèrement ébréchées ou endommagées : Un petit nombre de fraises (généralement moins de 15-20% du total) sont ébréchées ou endommagées, mais les lames elles-mêmes sont intactes. Pour un atelier de réparation compétent, le remplacement de ces lames spécifiques est une tâche simple.

Évaluation professionnelle requise (équilibre entre les risques et les bénéfices)

Dans les situations suivantes, ne tirez pas de conclusions hâtives. Prenez immédiatement des photos claires et envoyez-les à vos supérieurs et à un réparateur de confiance pour une évaluation approfondie.

• Usure de la jauge : Les patins de jauge du trépan sont usés. Si seul le matériau de surface est usé, la valeur de la réparation est très élevée ; les tampons peuvent être reconstruits par soudage et redressage. Toutefois, si l'usure est suffisamment importante pour que le trépan devienne "sous-calibre", il risque de ne pas pouvoir forer un trou conforme aux spécifications, même après réparation.
• L'érosion : Vous remarquez des rainures d'érosion près des buses ou sur les lames. Une érosion mineure peut être réparée, mais si elle a profondément entamé le corps du trépan en acier, l'intégrité structurelle ne peut plus être garantie. Tenter de réparer de tels dommages est, à mon avis, extrêmement risqué.

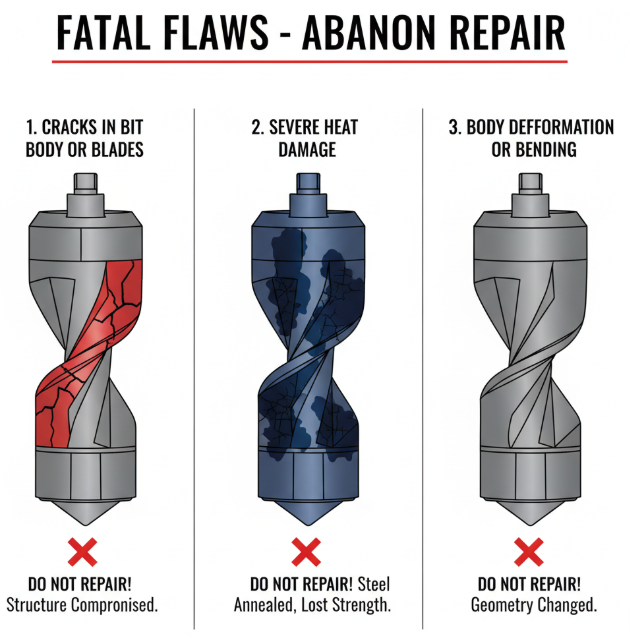

Mise au rebut immédiate (éviter une catastrophe au fond du trou)

Si vous observez l'un des "défauts fatals" suivants, abandonnez toute idée de réparation.

• Fissures dans le corps de l'embout ou dans les lames : C'est une condamnation à mort, une ligne rouge absolue. La structure centrale du trépan a été compromise. Aucune réparation par soudage ne peut garantir sa sécurité dans des conditions de contraintes extrêmes en fond de puits. Une défaillance entraînerait une opération de pêche désastreuse.
• Dommages graves dus à la chaleur : De grandes zones de décoloration bleue ou noire apparaissent sur le corps du trépan ou sur les lames. C'est ce que l'on appelle le "heat checking", qui indique clairement que le trépan a été exposé à des températures excessives. Cela signifie que l'acier a été recuit, perdant ainsi sa résistance et sa dureté. Le trépan est fondamentalement compromis.
• Déformation ou flexion du corps : Pour quelque raison que ce soit, toute modification significative de la géométrie du trépan doit entraîner sa mise hors service immédiate.

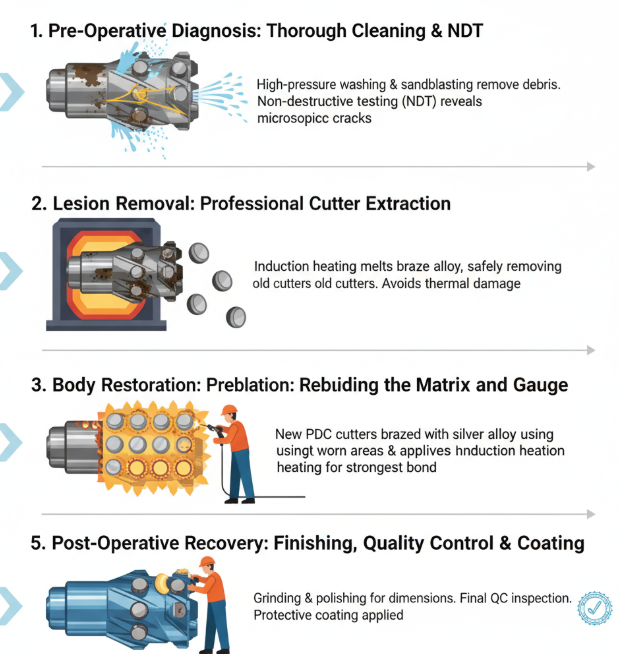

Les 5 étapes essentielles d'une réparation professionnelle

Voyons maintenant comment fonctionne un atelier de réparation digne de ce nom. Ce sont les méthodes qu'il utilise qui permettent de distinguer un bien de valeur remis à neuf d'un morceau de ferraille.

Diagnostic préopératoire : Nettoyage approfondi et essais non destructifs

À l'arrivée, la première étape consiste à nettoyer complètement le trépan de tout fluide de forage et de tout débris à l'aide d'un nettoyeur à haute pression et d'un sablage. Les techniciens utilisent ensuite des méthodes de contrôle non destructif (CND), telles que la magnétoscopie ou le ressuage, pour identifier les fissures microscopiques invisibles à l'œil nu.

Suppression des lésions : Extraction professionnelle à la fraise

Un atelier professionnel utilisera un chauffage par induction ou un four à température contrôlée pour chauffer le trépan juste assez pour faire fondre l'alliage de brasure, ce qui permettra d'enlever les anciennes fraises en toute sécurité. J'ai vu de nombreux petits ateliers utiliser des chalumeaux à flamme directe ou la force brute, ce qui peut facilement causer des dommages thermiques permanents au corps de la mèche.

Restauration de la carrosserie : Reconstruction de la matrice et de la jauge

En cas d'érosion ou d'usure, les techniciens commencent par meuler la zone endommagée. Ils utilisent ensuite des méthodes avancées telles que le soudage à l'arc avec transfert de plasma (PTA) pour reconstruire le corps du trépan et appliquer de nouveaux matériaux de rechargement. La qualité de cette soudure est directement liée à la durée de vie du trépan après réparation.

Chirurgie de base : Brasage par induction de précision

C'est le cœur de l'ensemble du processus. Les nouvelles fraises en PDC sont brasées en place dans un environnement étroitement contrôlé à l'aide d'un alliage de brasage de haute qualité à base d'argent. D'après mon expérience, le chauffage par induction est la méthode la plus efficace, car il garantit la liaison la plus forte possible avec une contrainte thermique minimale sur le corps de la fraise.

Récupération post-opératoire : Finition, contrôle de la qualité et revêtement

Lors de la dernière étape, les zones brasées et les tampons de jauge sont soigneusement rectifiés et polis afin de garantir des dimensions correctes et un écoulement régulier de la buse. Une dernière inspection complète de contrôle de la qualité doit être effectuée avant que le trépan ne soit recouvert d'une couche de protection.

Liste de contrôle pour la sélection d'un réparateur

Lors de la sélection des fournisseurs, ne vous contentez pas de les croire sur parole. Vous devez les examiner de près comme un chef de projet.

• Fournissent-ils des rapports d'inspection détaillés avant réparation ?
  Un rapport professionnel doit comprendre des photos claires, une évaluation des dommages et un devis détaillé.
• Comment les opérateurs procèdent-ils à l'enlèvement et à l'installation des cutters ?
  Posez-leur directement la question : Utilisez-vous un chauffage par induction ou un chalumeau à flamme directe ? Il s'agit là d'un élément clé qui différencie une installation professionnelle d'un atelier de niveau "routier".
• Peuvent-ils vous montrer des études de cas de réparations de carrosserie et de jauge ?
  Ne vous fiez pas à la brochure. Demandez-leur de vous fournir des photos "avant et après" de réparations similaires à celles dont vous avez besoin.
• Quel est leur délai d'exécution moyen ? Quelles sont les conditions de retard ?
  Faites inscrire noir sur blanc les engagements en matière de temps dans l'accord de service.
• Offrent-ils une garantie sur leurs travaux de réparation ?
  Une entreprise qui a confiance en son savoir-faire fournira toujours une garantie pour ses services.
